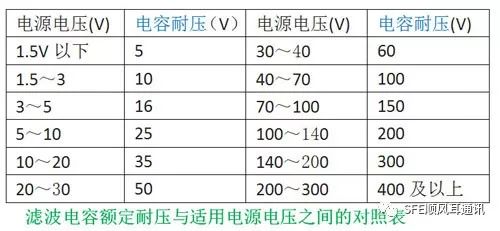

电源电路中，滤波电容额定耐压与适用电压之间的大致关系：A、5V以下电源滤波应选用电源电压3倍以上耐压的滤波电容。
B、6V～17V的电源滤波应选用电源电压2倍以上耐压滤波电容。C、18V以上电源滤波应选用电源电压1.5～2倍耐压的滤波电容。

如以上电路中：330uF用于滤低频，作用是防止浪涌，减小输出脉动和低频干扰，0.1uF用于滤高频，作用是减小由于负载电流瞬时变化引起的高频干扰。

电容的本质是通交流，隔直流，理论上说电源滤波用电容越大越好，但是由于引线和PCB布线原因，实际上电容是电感和电容的并联电路，(还有电容本身的电阻，有时也不可忽略)这就引入了谐振频率的概念：ω=1/(LC)1/2
在谐振频率以下电容呈容性，谐振频率以上电容呈感性.因而一般大电容滤低频波，小电容滤高频波。这也能解释为什么同样容值的SMT封装的电容滤波频率比DIP封装更高.

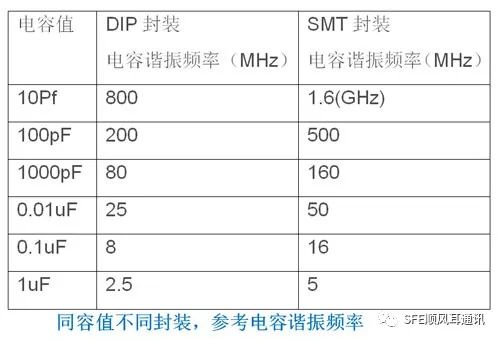

至于到底用多大的电容，这是一个参考电容谐振频率。
